Drehflügel Füllstandsüberwachung
FAQ: Flügelrad-Füllstandswächter
Was ist ein Drehflügel-Füllstandswächter?
Ein Drehflügel-Füllstandswächter ist ein mechanisch betriebenes Gerät zur zuverlässigen Grenzstanderfassung von Schüttgütern und Pulvern in Lagerbehältern wie Silos, Trichtern und Behältern. Er eignet sich für eine Vielzahl von Materialien, unabhängig von Feuchtigkeit, Leitfähigkeit oder Staubgehalt. Der Monitor verfügt über verschiedene Paddeltypen und Prozessanschlüsse für unterschiedliche Medientypen und Tankgrößen und ist somit eine vielseitige und langlebige Lösung für die Schüttgutindustrie.
Wie funktioniert ein Drehflügel-Füllstandswächter in Schüttgutanwendungen?
Das Gerät arbeitet mit einem Motor, der ein Paddel im Tank dreht. Erreicht Schüttgut das Paddel, wird dessen Drehung behindert. Dieses löst einen Mikroschalter aus, der ein Warnsignal sendet und den Motor stoppt. Sinkt der Füllstand und das Paddel wird freigegeben, bringt ein Federmechanismus Motor und Paddel in die Ausgangsposition zurück. Dadurch wird der Motor neu gestartet und das Signal zurückgesetzt. Die Schaltempfindlichkeit lässt sich durch Veränderung der Federspannung einstellen, sodass sich das Gerät an unterschiedliche Materialeigenschaften anpassen kann.
In welchen Branchen kann der Drehflügel-Füllstandsmonitor effektiv eingesetzt werden?
Der Drehflügel-Füllstandwächter ist eine vielseitige und robuste Lösung, die sich ideal für verschiedene Branchen eignet, die Schüttgüter, Pulver oder Granulate verarbeiten. Im Folgenden sind einige wichtige Branchen aufgeführt, in denen dieses Gerät häufig eingesetzt wird:
- Kraftwerke:Wird zur Überwachung von Asche-, Kohlenstaub- und Festbrennstoffständen in Lagersilos verwendet, um eine kontinuierliche Energieproduktion sicherzustellen.
- Kohle- und Erzbergwerke:Gewährleistet eine genaue Füllstandserkennung von abgebauten Materialien in Trichtern und Förderbändern und unterstützt so eine effiziente Materialhandhabung.
- Stahlwerke:Hilft bei der Verwaltung der Lagerung von Rohstoffen wie Eisenerz, Kalkstein und Zusatzstoffen in Bunkern und Behältern.
- Papier- und Zellstoffindustrie:Ideal zum Erkennen des Füllstands von Chemikalien in großen Mengen und verarbeiteten Materialien wie Kalk oder Kaolin, die im Herstellungsprozess verwendet werden.
- Petrochemische Anlagen:Wird zur Überwachung des Trockenchemikalienfüllstands in Sicherheitszonen eingesetzt und hilft, Überläufe oder Engpässe zu verhindern.
- Düngemittelanlagen:Wird zur Überwachung von körnigen und pulverförmigen Düngemitteln verwendet und gewährleistet die ordnungsgemäße Lagerung und den Fluss während der Verarbeitung und Verpackung.
- Pharmaindustrie:Unterstützt die hygienische Handhabung von Schüttgütern wie Pulvern und Granulaten, die bei der Produktion und Formulierung verwendet werden.
- Chemieanlagen:Ermöglicht eine genaue Füllstandskontrolle einer Vielzahl von Chemikalien in Pulverform, reduziert Materialverschwendung und verbessert die Sicherheit.
- Zementwerke:Unverzichtbar für die zuverlässige Füllstandserkennung in Silos zur Lagerung von Zement, Flugasche oder anderen Baupulvern.
- Wasser- und Abwasseraufbereitung:Nützlich für die Handhabung von festen Zusatzstoffen und Filtermaterialien, die in Aufbereitungsprozessen verwendet werden.
- Tierfutter: Überwachung von Silos in Tierfutterproduktionsanlagen und Lagerbehältern.
Um mehr darüber zu erfahren, wie der Drehflügel-Füllstandsmonitor die Zuverlässigkeit und Sicherheit Ihres Betriebs verbessern kann – und um herauszufinden, ob er für Ihre spezifische Anwendung geeignet ist – wenden Sie sich noch heute an uns.
Was sind die typischen Anwendungen eines Füllstandsmonitors mit rotierendem Flügelrad (Paddel)?
Ein Drehflügel-Füllstandmessgerät eignet sich ideal zur Grenzstanderfassung in einer Vielzahl von Schüttgütern, die in Silos, Trichtern und Behältern gelagert werden. Es gewährleistet eine präzise und zuverlässige Überwachung sowohl bei niedrigen als auch bei hohen Füllständen. Zu den gängigen Anwendungen gehören:
- Getreide & Mehl:Gewährleistet eine präzise Füllstandskontrolle während der Verarbeitung und Lagerung, auch in staubigen Umgebungen.
- Kunststoffgranulate:Überwacht Kunststoffpellets und Harze, ohne von statischer Aufladung oder leichter Materialdichte beeinflusst zu werden.
- Zement und Sand:Hält abrasiven und schweren Materialien stand und behält seine Leistung auch unter harten Industriebedingungen bei.
- Kakao & Zucker:Geeignet für feine und hygroskopische Pulver, behält die Empfindlichkeit trotz Feuchtigkeit oder Klebrigkeit.
- Verschiedene Schüttgüter:Passt sich mit einstellbarer Empfindlichkeit und Paddeldesigns an eine breite Palette von Materialien an.
Seine Fähigkeit, unabhängig von Feuchtigkeit, Leitfähigkeit oder Staub zu funktionieren, macht ihn zu einer zuverlässigen Wahl in der Lebensmittel-, Kunststoff-, Bau- und Chemieindustrie.
Wo kann ein Drehflügel-Füllstandswächter für Schüttgüter und Pulver eingesetzt werden?
Ein Drehflügel-Füllstandswächter ist für den Einsatz in Lagerbehältern wie Silos, Trichter, und Behälter, wo Schüttgüter und Pulver gelagert oder verarbeitet werden. Es bietet eine zuverlässige Grenzstanderfassung und hilft so, Überfüllungen oder Materialmangel zu vermeiden. Das Gerät funktioniert effektiv in Umgebungen mit Staub, schwankender Luftfeuchtigkeit oder unterschiedlichen Materialleitfähigkeiten und eignet sich daher sowohl für leichte als auch für schwere Materialien. Ob Mehl in einem Lebensmittelsilo, Zement in einem Bautrichter oder Kunststoffgranulat in einem Produktionsbehälter – es gewährleistet eine konsistente Füllstandskontrolle in einer Vielzahl von Anwendungen.
Was sind die Vorteile eines rotierenden Paddel-Füllstandsmonitors?
Drehflügel-Füllstandmessgeräte bieten zahlreiche Vorteile, insbesondere bei der Füllstandserfassung von Schüttgütern. Sie ermöglichen eine zuverlässige Grenzstanderfassung, sind vielseitig einsetzbar und in unterschiedlichen Umgebungen einsetzbar. Darüber hinaus zeichnen sie sich durch Langlebigkeit, geringen Wartungsaufwand und Kosteneffizienz aus.
Hier sind einige konkrete Vorteile:
- Zuverlässige Grenzstanderfassung:Rotierende Flügel erkennen effektiv das Vorhandensein oder Fehlen von Material an einem bestimmten Punkt, was für Anwendungen wie das Befüllen von Trichtern oder die Siloüberwachung von entscheidender Bedeutung ist.
- Haltbarkeit und Widerstandsfähigkeit gegenüber rauen Bedingungen:Drehflügelmonitore sind für den Einsatz in rauen Umgebungen wie Staub, Feuchtigkeit und Temperaturschwankungen ausgelegt.
- Stromversorgung wird benötigt:Füllstandsanzeiger mit rotierenden Flügelzellen benötigen für den Betrieb eine externe Stromversorgung, da die motorbetriebene Flügelzelle zur Erkennung des Materialfüllstands auf elektrische Eingangsspannung angewiesen ist.
- Vielseitigkeit:Drehflügel-Füllstandsschalter können den Füllstand von Feststoffen in einer Vielzahl von Materialien erkennen.
- Geeignet für hohe Temperaturen und hohen Druck: Sie funktionieren zuverlässig unter anspruchsvollen Prozessbedingungen, bei denen andere Sensoren versagen könnten.
- Vorbeugende Wartung:Regelmäßige Überwachung und Warnmeldungen helfen dabei, potenzielle Probleme zu erkennen und die vorbeugende Wartung zu erleichtern.
- Einfach zu installieren:Diese Geräte sind einfach zu installieren und erfordern keine speziellen Kenntnisse oder Werkzeuge.
- Kostengünstig:Drehflügelmonitore bieten im Vergleich zu anderen Füllstandsmesstechnologien eine kostengünstige Lösung.
- Geringer Wartungsaufwand:Sie erfordern nur minimale Wartung und haben eine lange Lebensdauer.
- Geeignet für Schüttgüter:Sie eignen sich besonders gut zum Messen und Überwachen von Schüttgütern, auch mit unterschiedlicher Dichte und Partikelgröße.
Zusammenfassend lässt sich sagen, dass Drehflügel-Füllstandmonitore eine zuverlässige und vielseitige Lösung zur Erkennung von Punktfüllständen in Schüttgütern sind und Vorteile wie Langlebigkeit, geringen Wartungsaufwand und Kosteneffizienz bieten.
Wie trägt das Design eines Füllstandswächters mit rotierenden Flügelzellen zur Langlebigkeit des Motors bei?
Das Funktionsdesign des Drehflügel-Füllstandwächters minimiert die Belastung des Motors, indem er ihn automatisch stoppt, wenn das Paddel durch Material blockiert wird. Dies verhindert einen Dauerbetrieb des Motors unter Last und reduziert das Risiko eines Motordurchbrennens deutlich. Das Ergebnis ist eine längere Lebensdauer und eine zuverlässigere Leistung, insbesondere bei anspruchsvollen Schüttgutanwendungen.
Ist ein Drehflügel-Füllstandswächter ein geeigneter Ersatz für herkömmliche Drehflügelschalter?
Ja, er ist der ideale Ersatz für herkömmliche Drehflügelschalter, die schnell ausfallen. Sein verbessertes Design bietet verbesserten Motorschutz und eine längere Lebensdauer, wodurch der Bedarf an häufiger Wartung oder Austausch reduziert wird. Dies macht ihn zu einer kostengünstigen und zuverlässigen Lösung für die langfristige Füllstandsüberwachung in Silos, Trichtern und Behältern.
Welche anderen industriellen Füllstandsüberwachungsoptionen sind für Schüttgüter verfügbar?
KOBOLD bietet eine Reihe zuverlässiger Füllstandsüberwachungslösungen für verschiedene Schüttgutanwendungen. Neben dem Drehflügelfüllstandswächter gibt es folgende Optionen:
- NMF-Membran-Füllstandsschalter– Entwickelt für leichte und feine Schüttgüter und bietet eine empfindliche, berührungsbasierte Füllstandsmessung. Erfahren Sie mehr über die NMF Membran-Füllstandsschalter, klicken Sie hier.
- NVI Vibrationsstab-Füllstandsschalter– Eine robuste Lösung für Pulver und Granulate mit unterschiedlichen Dichten und Fließeigenschaften. Entdecken Sie die Vorteile der NVI Schwingstab-Füllstandsschalter hier.
- PLS Pendel-Füllstandsschalter– Geeignet für grobe und schwere Schüttgüter, besonders effektiv in großen Silos und Lagerbehältern. Erfahren Sie mehr über die PLS Pendel-Niveauschalter hier.
- NSV Schwinggabel-Füllstandsschalter:Geeignet für Feststoffe mit sehr geringer Dichte
- NSC Kapazitiver Füllstandsschalter:Robuste Wahl zur Füllstandserkennung von Schüttgütern.
Jede Lösung ist darauf ausgelegt, spezifische Prozessanforderungen zu erfüllen.
Um mehr zu erfahren und das für Ihre Anwendung am besten geeignete Modell zu finden,Sprechen Sie noch heute mit unserem Experten.
Welcher Druckbereich wird vom Drehflügel-Füllstandsmonitor unterstützt?
Der Drehflügel-Füllstandwächter ist für einen Druckbereich von -0,5 bar bis +0,5 bar ausgelegt. Dadurch eignet er sich hervorragend für Anwendungen in leicht druckbeaufschlagten oder belüfteten Lagerbehältern wie Silos, Trichtern und Behältern und gewährleistet eine zuverlässige Leistung unter Niederdruckbedingungen.
Welche maximale Prozesstemperatur kann der Drehflügel-Füllstandsmonitor aushalten?
Dieser Füllstandswächter ist temperaturbeständig bis 200 °C und eignet sich daher für Hochtemperaturanwendungen mit Schüttgütern und Pulvern wie Zement, Sand oder Industriematerialien. Seine thermische Beständigkeit gewährleistet einen sicheren und kontinuierlichen Betrieb in anspruchsvollen Umgebungen.
Ist der Drehflügel-Füllstandsmonitor für staubexplosionsgefährdete oder gefährliche Umgebungen geeignet?
Ja, der Flügelrad-Füllstandwächter ist in einer ATEX II 2/1D Ex t IIIC T85°C Db/Da-zertifizierten Ausführung erhältlich. Dies macht ihn zu einer zuverlässigen Wahl für den Einsatz in Bereichen mit brennbarem Staub und bietet erhöhte Sicherheit sowie die Einhaltung der europäischen Explosionsschutznormen.
Wie muss der Drehflügel-Füllstandsmonitor installiert werden, um eine genaue und langfristige Leistung zu gewährleisten?
Der Drehflügel-Füllstandswächter ist flexibel an Ihre Tankanordnung und Ihre Überwachungsanforderungen anpassbar. Er kann oben am Tank installiert werden, um den Füllstand zu überwachen, oder seitlich, um den vollen, mittleren oder leeren Füllstand zu erkennen. Verwenden Sie für seitliche Installationen jedoch nur Standardmodelle – Modelle mit verlängerter Welle eignen sich nur für die Montage oben.
Zur Unterstützung größerer Tanks oder schwerer Materialien ist eine verstärkte Version erhältlich, die speziell für harte Bedingungen und höhere Materialgewichte ausgelegt ist.
Welche Vorsichtsmaßnahmen sollten bei der Installation des Drehflügel-Füllstandsmonitors getroffen werden?

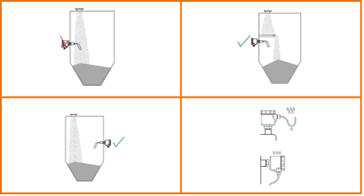

Für eine zuverlässige Leistung und eine längere Lebensdauer ist es wichtig, bei der Installation die wichtigsten Sicherheitsmaßnahmen zu beachten.Drehflügel-Füllstandswächter
- Vermeiden Sie den direkten Kontakt mit herabfallenden Materialien— Die ungeschützte Installation des Geräts in solchen Bereichen kann zu mechanischen Schäden führen. Verwenden Sie bei Bedarf einen abgewinkelten Schutz, um Stöße abzuwehren.
- Verhindern Sie das Eindringen von Wasser— Achten Sie darauf, dass die Kabelverschraubung immer nach unten zeigt, insbesondere im Außenbereich oder in feuchter Umgebung. Dadurch verringert sich das Risiko eines Stromausfalls durch eindringendes Wasser.
Zum besseren Verständnis sehen Sie sich das Produktbildlayout an, das die richtige Ausrichtung und den Schutzaufbau zeigt.
Benötigen Sie Hilfe bei der richtigen Installation oder Modellauswahl?
Kontaktieren Sie uns, um direkt mit einem unseren erfahrenen Ingenieuren der Sie bei der Auswahl der richtigen Konfiguration unterstützt und sicherstellen kann, dass Ihre Anwendungsanforderungen zuverlässig erfüllt werden.
Wie sollte der Drehflügel-Füllstandsmonitor vor der Installation gelagert werden?
Um die Produktintegrität vor dem Gebrauch zu gewährleisten, sollte das Gerät trocken, staubfrei und vor Feuchtigkeit geschützt gelagert werden. Die empfohlene Lagertemperatur liegt zwischen -40 °C und +85 °C, um sicherzustellen, dass die internen Komponenten auch bei Nichtbetrieb nicht beeinträchtigt werden.
Ist der Flügelrad-Füllstandsmonitor chemisch beständig?
Vor der Installation ist sicherzustellen, dass die verwendeten Materialien chemisch mit den im Prozess vorhandenen Medien kompatibel sind. Der Kontakt mit inkompatiblen Chemikalien kann zu mechanischen Verformungen führen und die Gerätefunktionalität beeinträchtigen. Überprüfen Sie stets die Materialbeständigkeit für Ihre Anwendung.
Warum ist der Schutz vor elektrostatischer Entladung (ESD) für einen Drehflügel-Füllstandsmonitor wichtig und welche Vorsichtsmaßnahmen sollten getroffen werden?
Elektrostatische Entladung (ESD) bezeichnet den plötzlichen Stromfluss zwischen zwei elektrisch geladenen Objekten. Dies tritt häufig auf, wenn ein statisch aufgeladenes Objekt mit einer leitfähigen Oberfläche in Kontakt kommt und empfindliche elektronische Komponenten im Gerät beschädigen kann
- Reiben oder wischen Sie das Gerät nicht mit trockenen Tüchern ab, da dies zu statischer Elektrizität führen kann.
- Vermeiden Sie Trockenreinigungsverfahren; verwenden Sie nur zugelassene antistatische Reinigungsmittel.
- Installieren Sie den Monitor nicht in der Nähe von Hochgeschwindigkeitsluftströmen oder Dampfauslässen, da dies das Risiko einer statischen Aufladung erhöhen kann.
- Wenn das Gerät in einer Umgebung verwendet wird, in der es zu elektrostatischer Entladung kommen kann, stellen Sie sicher, dass es deutlich mit einer ESD-Warnung gekennzeichnet ist und entsprechend gehandhabt wird.
Die Umsetzung dieser Vorsichtsmaßnahmen trägt dazu bei, die Lebensdauer des Geräts zu verlängern und einen konsistenten, sicheren Betrieb in industriellen Anwendungen zu gewährleisten.
Benötigen Sie Hilfe bei der Auswahl des richtigen Modells für Ihre Anwendung? kontaktieren Sie uns noch heute.
Benötigt der Drehflügel-Füllstandsmonitor regelmäßige Wartung oder Instandhaltung?
Der Flügelrad-Füllstandwächter ist unter normalen Betriebsbedingungen wartungsfrei. Im seltenen Fall einer Fehlfunktion oder Beschädigung dürfen Reparaturen jedoch nur von der Firma Kobold durchgeführt werden, um die Sicherheit und die ordnungsgemäße Funktion zu gewährleisten. Für weitere Informationen Kontaktieren Sie uns.
