Durchflussbegrenzer
Wissen: Durchflussbegrenzer
Ein Durchflussbegrenzer begrenzt den Durchfluss von Flüssigkeit in einem Rohrsystem auf einen bestimmten Wert und hilft nicht nur beim Sparen, sondern auch zum Regeln. Da der Durchfluss in einem weiten Bereich stabil gehalten wird, ist ein Durchflussbegrenzer ideal zum Einsatz in Verteilersystemen, die eine Vielzahl von Verbrauchern versorgen. Der Durchflussbegrenzunger ähnelt einem Ventil und hält den Durchfluss innerhalb eines Systems ebenso bei starken Druckschwankungen konstant. Ein lokales Absenken des Flüssigkeitsstromes wird so zuverlässig vermieden.
Wie kann ich die Durchflussrate von Wasser einschränken?
Um den Wasserdurchfluss zu reduzieren, werden sogenannte Durchflussbegrenzer verwendet. Sie werden in das Rohrsystem eingesetzt und verringern die Durchflussleistung. Beispielsweise wird eine Durchflussmenge von 10 Liter pro Minute zuverlässig auf eine Durchflussmenge von 2 Liter pro Minute gesenkt.
Wie funktioniert ein Durchflussbegrenzer?

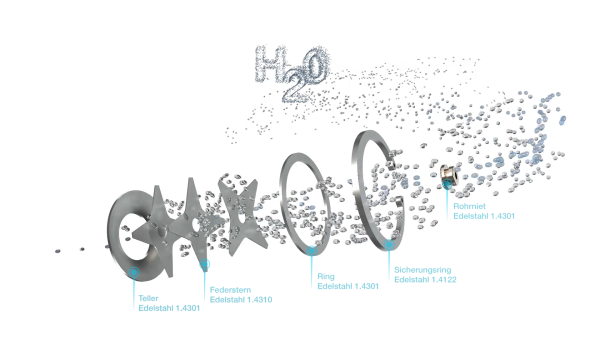

Ein Durchflussbegrenzer ähnelt einer Bremse, der Durchflüsse von Wasser oder wasserähnlichen Medien mit geringstem Aufwand auf einen wählbaren Wert begrenzt. Besonders in Systemen mit vielen Verbrauchern und damit verbundenen Druckschwankungen durch Zu- und Abschalten sorgen die Durchflussbegrenzer für ein ausgewogenes Gleichgewicht, indem in jedem Fall die gewünschte Durchflussmenge nicht überschritten wird. Der konstante Durchfluss wird durch über Kreuz liegende, miteinander vernietete Edelstahl-Federplättchen erzeugt. Je nach Differenzdruck wird die Spaltöffnung zwischen den Federsternen und Dichtfläche kontinuierlich variiert. Geringer werdender Differenzdruck bewirkt eine Vergrößerung der Öffnung, eine Druckerhöhung dementsprechend eine Verkleinerung, wodurch die durch das Gerät fließende Flüssigkeitsmenge konstant gehalten wird. Durch Aussparungen lässt er kleine Wasserströme ungehindert durch. Er verringert den Wasserstrom zuverlässig bei hohen Drücken auf einen vorgegebenen Wert.
Differenzdruck-Kurve
Beispiel für eine Durchflussmenge von 15 l/min im Verhältnis zu einer festen Blende:
1 – feste Blende 2 – REG Durchfluss-Begrenzer
Während eine Durchflussbegrenzung mit fester Blende (1) bei höheren Drücken nicht mehr korrekt limitiert und fälschlicherweise zuviel Flüssigkeit durchlässt, begrenzt der REG Durchfluss-Begrenzer von KOBOLD (2) den Durchfluss zuverlässig auf den eingestellten Wert, hier: 15 Liter pro Minute.
Was sind die Vorteile von Durchflussbegrenzern?
Durchflussbegrenzer limitieren in erster Linie den Durchfluss. Nach Meinung von Experten können bei konsequenter Verwendung von Durchflussbegrenzern 35%-65% des in der Industrie verwendeten Wassers gespart werden. Darüber hinaus sorgen sie für einen konstanten Durchfluss, was für sensible Armaturen von Bedeutung ist.
Wie gut sind Durchflussbegrenzer?
Durchflussbegrenzer verfügen in der Regel über keine beweglichen Teile, benötigen keine Energiezuführung, sind sehr langlebig und wartungsfrei. Möglich wird dies bei KOBOLD durch eine besondere Ganzmetallkonstruktion. Andere Hersteller verwenden stattdessen Kunststoffe für die Regelblende und konstruieren diese statisch. Die Molekularstruktur der Kunststoffe verschlechtert sich mit der Zeit durch Alterung, Temperatur- und Chemikalieneinfluss und es verändert sich das Durchflussverhalten. Problematisch und vor allem teuer wird es, wenn diese Eigenschaft unterschätzt oder nicht darauf hingewiesen wird.
Muss ich beim Einbau eines Durchflussbegrenzers die Durchflussrichtung beachten?
Ja, unbedingt! Diese ist beim Durchflussbegrenzer REG von KOBOLD durch einen Pfeil gekennzeichnet.
Für welche Durchflussmenge ist ein Durchflussbegrenzer geeignet?
Ein einzelnes Element eines Durchflussbegrenzers (Regeleinsatz) des REG von KOBOLD ist für Mengen von 0,5 ... 40 l/min Wasser geeignet. Es sind Mehrfachelemente mit Durchflussmengen bis zu 560 l/min lieferbar. Rufen Sie uns an +49 6192/299-0 oder schreiben Sie uns eine E-Mail an info.de@kobold.com
Wie kann ich bei einem Mehrfachelement die gesamte Durchflussmenge berechnen?
Die Durchflussmenge ergibt sich aus der Addition der einzelnen Durchflussbegrenzerelemente (Regeleinsätze). Beispiel: die Durchflussmenge 55 l/min erhält man bei einem Begrenzer mit zwei Regeleinsätzen (30 l/min plus 25 l/min)
Über welche Anschlüsse verfügen Durchflussbegrenzer?
Der Durchflussbegrenzer REG von KOBOLD ist auf Kundenwunsch mit den Gewindeanschlüssen G ½, G ¾, G 1½, G 2, G 2¼, G 2½ und ¾" NPT lieferbar. Mehrfachelemente sind standardmässig bis zu DN 100 lieferbar. Noch grössere Durchmesser sind als Sonderanfertigung möglich.
Für welche Temperaturen sind Durchflussbegrenzer geeignet?
Durchflussbegrenzer von KOBOLD sind für Temperaturen von bis zu 300 °C geeignet.
Für welche Drücke sind Durchflussbegrenzer geeignet?
Durchflussbegrenzer von KOBOLD sind für Drücke von bis zu 200 bar geeignet.
Was ist das besondere an Durchflussbegrenzern von KOBOLD?
Der Durchflussbegrenzer REG von KOBOLD limitiert den Wasserstrom zuverlässig bei hohen Drücken auf einen vorgegebenen Wert. Durchflussbegrenzer anderer Hersteller senken den Wasserdurchfluss oft nicht konstant. Steigt bei überalterten Kunststoffen der Wasserdruck, dann fliesst bei jenen mehr Wasser durch die Armatur. Der Durchflussbegrenzer REG von KOBOLD sorgt durch seine einzigartige Konstruktion für eine lebenslang konstante Durchflussmenge.
Aus welchen Materialien werden Durchflussbegrenzer hergestellt?
Durchflussbegrenzer werden üblicherweise aus Metall oder Kunststoff hergestellt. Durchflussbegrenzer von KOBOLD werden aus Messing oder Edelstahl hergestellt, ohne Teile aus Kunststoff.
Wie wähle ich einen Durchflussbegrenzer aus?
Wir helfen Ihnen gerne und beraten Sie gerne bei der Auswahl! Besuchen Sie unsere Seite www.kobold.com. Rufen Sie uns an +49 6192/299-0 oder schreiben Sie uns eine E-Mail an info.de@kobold.com
Weitere Anwendungen für Durchflussbegrenzer finden Sie auf der Produktseite.
