Drucktransmitter

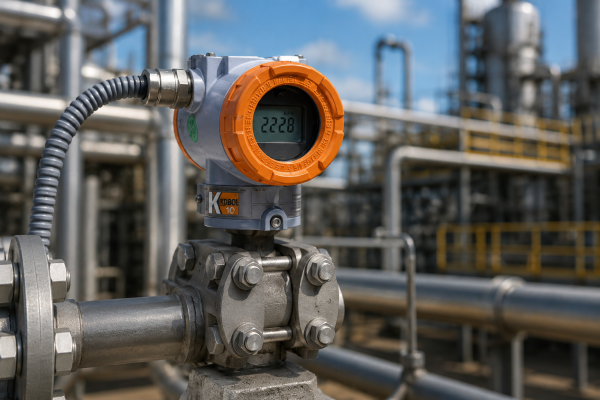

Ein Drucktransmitter ist ein Instrument, das den Druck von Flüssigkeiten, Gasen oder Dämpfen misst und ihn in ein standardisiertes elektrisches Signal umwandelt, das an Überwachungs-, Steuerungs- oder Automatisierungssysteme übertragen werden kann.

Er fungiert als Schnittstelle zwischen dem physikalischen Prozess und dem Steuerungssystem und ermöglicht präzise Druckmessungen sowie die Datenübertragung in Echtzeit. Druckmessumformer finden breite Anwendung in der Industrie zur Überwachung und Steuerung von Prozessen, zur Steigerung der Betriebseffizienz und zur Erhöhung der Systemsicherheit. Im Vergleich zu Manometern, bieten Druckmessumformer eine höhere Genauigkeit, bessere Stabilität und die Möglichkeit zur kontinuierlichen Fernüberwachung. Sie sind in verschiedenen Ausführungen erhältlich, um unterschiedlichen Druckbereichen, Prozessanschlüssen, Ausgangssignalen und Betriebsumgebungen, einschließlich anspruchsvoller Industriebedingungen, gerecht zu werden.

Durch die Bereitstellung zuverlässiger und präziser Druckdaten spielen Drucktransmitter eine entscheidende Rolle bei der Prozessautomatisierung, dem Schutz von Anlagen und der Gesamtleistung des Systems.

Ein Drucktransmitter funktioniert, indem er den Druck einer Flüssigkeit, eines Gases oder eines Dampfes in ein standardisiertes elektrisches Signal umwandelt, das von einem Steuerungssystem überwacht, angezeigt oder verwendet werden kann.

Wird Druck auf den Messumformer ausgeübt, wirkt dieser auf eine im Gerät befindliche Sensormembran. Die Membran verformt sich proportional zum angelegten Druck. Diese mechanische Bewegung wird von einem Sensorelement, beispielsweise einem Dehnungsmessstreifen, einem kapazitiven oder einem piezoresistiven Sensor erfasst und in ein kleines elektrisches Signal umgewandelt. Die Elektronik des Messumformers verstärkt, linearisiert und konditioniert dieses Signal, bevor es in ein Standardausgangssignal (typischerweise 4–20 mA, 0–10 V) oder ein digitales Kommunikationssignal umgewandelt wird. Dieses Ausgangssignal wird zur Überwachung und Prozesssteuerung an eine SPS, Prozessleitsysteme, Anzeigen, Alarme oder SCADA-Systeme übertragen.

Gemeinsame Sensortechnologien

• Dehnungsmessstreifen-Sensoren: Messen Änderungen des elektrischen Widerstands, die durch Membranverformung verursacht werden.
• Kapazitive Sensoren: Sie erfassen den Druck, indem sie die Kapazitätsänderungen bei der Bewegung der Membran messen.
• Piezoresistive Sensoren: Sie verwenden Halbleitermaterialien, deren elektrischer Widerstand sich bei Druckeinwirkung ändert.

Ein Druckmessumformer ist ein Sensor, der Druck in ein elektrisches Signal umwandelt. Ein Drucktransmitter erweitert diese Funktion, indem er das Signal verarbeitet und in ein standardisiertes Ausgangssignal, z. B. 4–20 mA oder 0–10 V umwandelt, welches über größere Entfernungen an Steuerungs- und Überwachungssysteme übertragen werden kann. Vereinfacht gesagt: Ein Messumformer erzeugt das Drucksignal, während ein Transmitter es in eine für die industrielle Automatisierung und Prozesssteuerung geeignete Form umwandelt.

Druckmessumformer sind für die Messung verschiedener Druckarten je nach Anwendung ausgelegt. Zu den gängigsten Typen gehören:

1. Überdruck: Es wird relativ zum Atmosphärendruck gemessen und in allgemeinen industriellen Prozessen verwendet.
2. Absoluter Druck: Die Messung erfolgte relativ zu einem perfekten Vakuum, wodurch es sich für Vakuumsysteme und die Überwachung der Atmosphäre eignet.
3. Differenzdruck: Es misst die Differenz zwischen zwei Druckpunkten und wird häufig für Durchflussmessungen, Filterzustandsüberwachung und Tankfüllstandsmessungen eingesetzt.
4. Vakuumdruck: Es wird zur Messung von Drücken unterhalb des Atmosphärendrucks verwendet.
5. Verbunddruck: Es misst sowohl Vakuum als auch Überdruck in einem einzigen Gerät.

Die Wahl des richtigen Druckmessgeräts ist entscheidend für eine präzise und zuverlässige Prozesssteuerung. Um mehr über die verfügbaren Druckmesslösungen zu erfahren, besuchen Sie unsere Website siehe Druckmessung. Benötigen Sie Hilfe bei der Auswahl des passenden Druckmessumformers für Ihre Anwendung? Kontaktieren Sie uns direkt, unsere Mitarbeiter.technisches Expertenteam werden Ihnen gern weiterhelfen

Druckmessumformer dienen der Messung des Drucks verschiedenster Prozessmedien, darunter Flüssigkeiten, Gase, Dämpfe und Dampf. Typische Anwendungsgebiete sind Wasser, Öle, Chemikalien, Druckluft, Erdgas, Hydraulikflüssigkeiten sowie gesättigter oder überhitzter Dampf. Die Eignung eines Druckmessumformers hängt von Faktoren wie der Temperatur, dem Druckbereich, der Viskosität, der Korrosivität und der Verträglichkeit mit den medienberührten Materialien des Messumformers ab. Die Auswahl des passenden Druckmessumformers gewährleistet präzise Messungen, zuverlässige Funktion und eine lange Lebensdauer in industriellen Anwendungen.

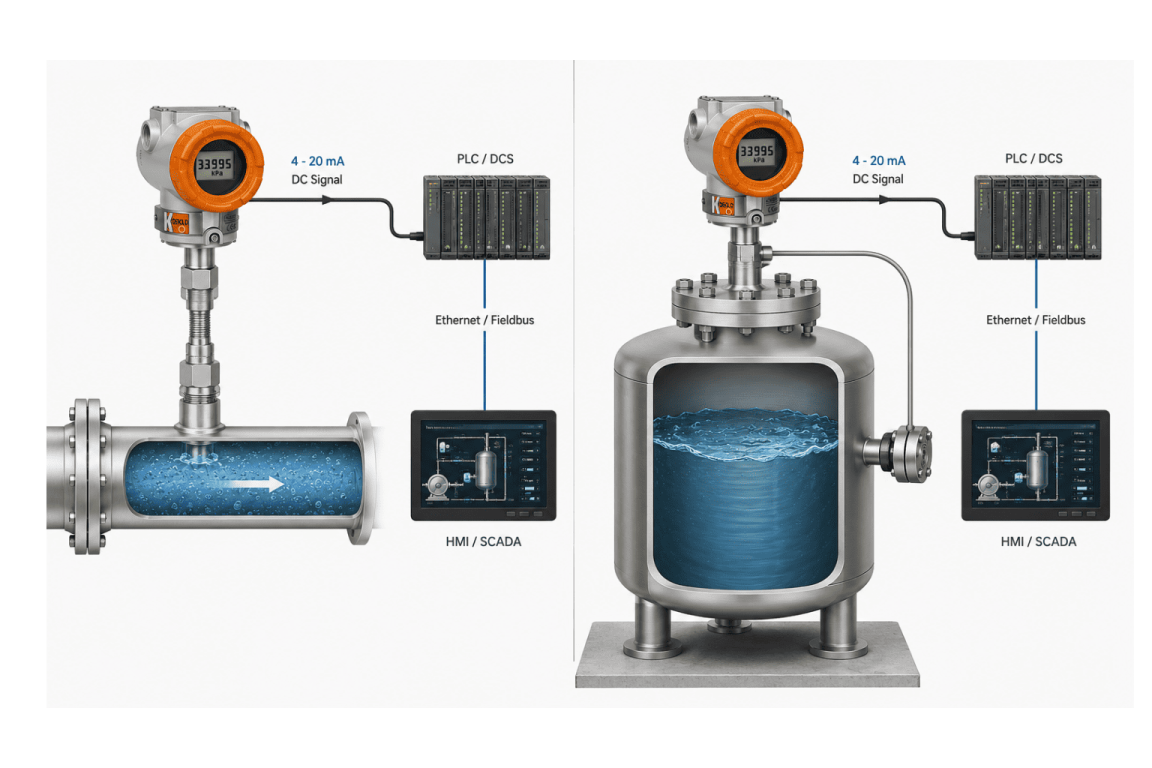

Ein Standard-Drucktransmitter dient zur Druckmessung in Flüssigkeiten, Gasen und Dämpfen, sofern das Prozessmedium mit den medienberührenden Materialien des Transmitters kompatibel ist und direkten Kontakt mit dem Sensorelement ermöglicht. Diese Transmitter werden häufig in Rohrleitungen, Pumpen, Kompressoren, Hydrauliksystemen, Maschinen, Wasseraufbereitungsanlagen und anderen Reinraumanwendungen eingesetzt. Erfahren Sie mehr über den Standard-Drucktransmitter.klicken Sie hier.

Ein Drucktransmitter mit Membrandichtung trennt das Sensorelement mithilfe einer Isoliermembran und einer Füllflüssigkeit vom Prozessmedium. Diese Bauart empfiehlt sich für Anwendungen mit korrosiven Chemikalien, viskosen Flüssigkeiten, abrasiven Suspensionen, kristallisierenden Produkten, hygienischen Prozessen oder Hochtemperaturmedien, die einen Standard-Drucktransmitter beschädigen, verstopfen oder dessen Genauigkeit beeinträchtigen könnten. Erfahren Sie mehr über den Drucktransmitter mit Membrandichtung.klicken Sie hier.

Der Flüssigkeitsstand in einem offenen Behälter wird üblicherweise mithilfe des hydrostatischen Drucks gemessen, der durch die Flüssigkeitssäule über dem Messumformer erzeugt wird. Da der Behälter dem Atmosphärendruck ausgesetzt ist, misst der Druckumformer lediglich den durch die Flüssigkeitshöhe erzeugten Druck, der anschließend in einen Füllstand umgerechnet wird.

Es ist wichtig zu beachten, dass ein offenes Gefäß kein Messumformer ist; es handelt sich um eine Tankanwendung. Die Wahl des Druckmessumformers hängt von den Prozessbedingungen und den Eigenschaften der zu messenden Flüssigkeit ab.

Für saubere, nicht korrosive Flüssigkeiten wie Wasser ist ein Standard-Drucktransmitter zur Füllstandsmessung oft ausreichend. Bei korrosiven Chemikalien, viskosen Flüssigkeiten, abrasiven Schlämmen, kristallisierenden Produkten, hygienischen Prozessmedien oder Hochtemperaturanwendungen empfiehlt sich jedoch in der Regel ein Drucktransmitter mit Membrandichtung für offene Behälter. Die Membrandichtung isoliert und schützt das Sensorelement vor direktem Kontakt mit dem Prozessmedium und trägt so zu einer zuverlässigen und genauen Füllstandsmessung bei.

Beispiele:

• Offenes Gefäß + sauberes Wasser oder nicht korrosive Flüssigkeit → Standard-Drucktransmitter
• Offenes Gefäß + Säure, Suspension, Sirup, Lebensmittel, pharmazeutische Medien oder viskose Flüssigkeit → Drucktransmitter mit Membrandichtung für offene Gefäße

Aus diesem Grund spezifizieren Branchen wie die chemische Verarbeitung, die Lebensmittel- und Getränkeindustrie, die pharmazeutische Industrie und die Abwasserbehandlung häufig einen Membrandrucktransmitter für offene Behälter. Für Anwendungen mit aggressiven, viskosen, hygienischen oder schwierigen Prozessmedien siehe Drucktransmitter mit Membrandichtung für offene Behälter .

Nein, Druckmessumformer werden sowohl in Prozessanwendungen als auch in Maschinenanwendungen eingesetzt.

• In Prozessindustrien wie der chemischen Verarbeitung, der Wasseraufbereitung, der Lebensmittel- und Getränkeindustrie, der pharmazeutischen Industrie sowie der Öl- und Gasindustrie werden Druckmessumformer häufig zur Messung von Druck, Füllstand und Durchfluss eingesetzt. Diese Anwendungen erfordern oft hohe Genauigkeit, Langzeitstabilität, fortschrittliche Diagnosefunktionen und Beständigkeit gegenüber anspruchsvollen Prozessbedingungen.
• Druckmessumformer finden breite Anwendung in Maschinen und OEM-Anlagen, darunter Hydrauliksysteme, Pumpen, Kompressoren, Kessel, Kälteanlagen und Industriemaschinen. Kompakte Bauweise, robuste Konstruktion und zuverlässige Drucküberwachung sind in diesen Bereichen oft entscheidende Anforderungen.

Der am besten geeignete Drucktransmitter hängt von Faktoren wie dem Prozessmedium, dem Druckbereich, der Betriebstemperatur, den Installationsanforderungen, den Umgebungsbedingungen und der gewünschten Messgenauigkeit ab .

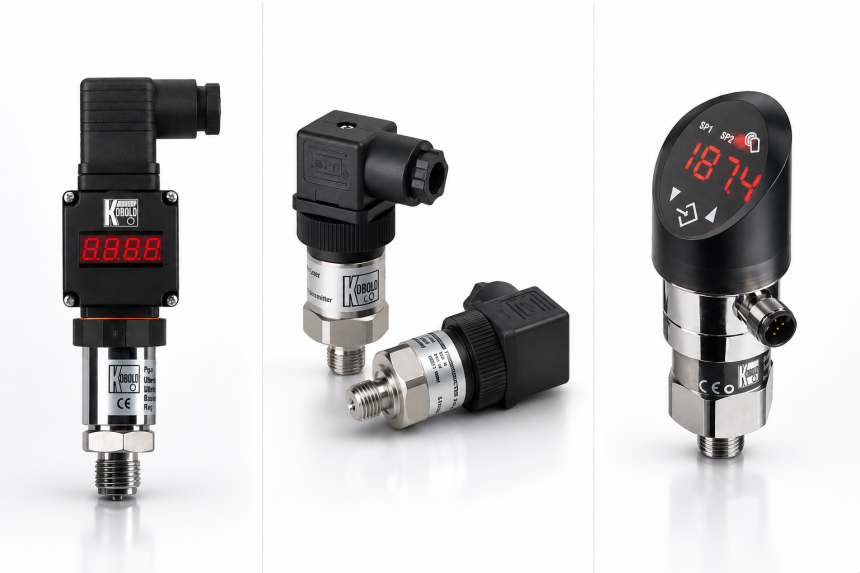

Druckmessumformer finden breite Anwendung im Maschinenbau, in Erstausrüsteranlagen, Hydrauliksystemen, Kompressoren, Kälteanlagen, Kühlkreisläufen und der industriellen Automatisierung. Die Wahl des optimalen Messumformers hängt von Faktoren wie dem Prozessmedium, dem Druckbereich, den Umgebungsbedingungen, den Ausgangsanforderungen und dem Bedarf an Zusatzfunktionen wie Schalt- oder Lokalanzeige ab.

●      Kostensensible OEM- und Hydraulikanwendungen: Für den Maschinenbau, Erstausrüsteranlagen, Hydrauliksysteme, Kühlkreisläufe und allgemeine Industriemaschinen bieten kompakte Druckmessumformer mit Keramiksensorik zuverlässige Druckmessungen, Unempfindlichkeit gegenüber Druckspitzen und Langlebigkeit auch unter anspruchsvollen Betriebsbedingungen. Diese Bauformen werden häufig dort eingesetzt, wo Robustheit, kompakte Bauweise und Kosteneffizienz wichtig sind. Erfahren Sie mehr über unsere Drucksensoren.Hier klicken

●      Anwendungen, die Druckmess- und Schaltfunktionen erfordern: Für Werkzeugmaschinen, Hydraulikanlagen, industrielle Automatisierungssysteme und Prozessanwendungen bieten elektronische Druckmessumformer mit integrierten Displays, Analogausgängen und konfigurierbaren Schaltausgängen die Möglichkeit, Drucküberwachung und -regelung in einem einzigen Gerät zu realisieren. Erfahren Sie mehr über unsere elektronischen Druckmessumformer mit Display und Schaltausgängen.Hier klicken

●      Anwendungen in den Bereichen Gas, Flüssigkeit, Kompressoren und Kältetechnik: Kompakte Druckmessumformer liefern präzise und zuverlässige Druckmessungen für Luft, Industriegase, Wasser, Öl, Kompressoren, Kälteanlagen, Vakuumpumpen und Hochdruckanlagen – und das in einer Vielzahl industrieller Prozesse und Maschinen. Erfahren Sie mehr über unsere Druckmessumformer für Gas-, Flüssigkeits- und Kompressoranwendungen.Hier klicken

Benötigen Sie Hilfe bei der Auswahl des richtigen Drucktransmitters für Ihre Anwendung? Kontaktieren Sie unser technisches Team für Produktberatung und Empfehlungen, oder Besuchen Sie unsere Website um das gesamte Sortiment anzusehen siehe Druckmesslosungen.

Druckmessumformer werden in einer Vielzahl industrieller Anwendungen eingesetzt, in denen eine genaue und kontinuierliche Drucküberwachung für Prozesssteuerung, Sicherheit und Effizienz unerlässlich ist. Typische Anwendungsgebiete sind:

• Druckmessung und -regelung: Überwachung des Prozessdrucks in Rohrleitungen, Tanks und Anlagen, um sicherzustellen, dass der Betrieb innerhalb der vorgegebenen Grenzen bleibt.
• Tankfüllstandsmessung: Die Messung des Flüssigkeitsstands in Tanks und Behältern erfolgt durch Erfassung des hydrostatischen Drucks, der von der Flüssigkeitssäule erzeugt wird.
• Durchflussmessung: Arbeiten mit primären Strömungselementen wie Blenden und Venturi-Rohren zur Bestimmung der Durchflussraten durch Differenzdruckmessung.
•  Pumpenüberwachung und -steuerung: Schutz der Pumpen und Optimierung ihrer Leistung durch Überwachung der Saug- und Förderdrücke.
• Leckerkennung: Erkennung von Druckabfällen oder anormalen Druckschwankungen, die auf Leckagen innerhalb eines Systems hinweisen können.
• Prozessüberwachung und -automatisierung: Bereitstellung von Echtzeit-Druckdaten für SPS-, DCS- und SCADA-Systeme zur automatisierten Prozesssteuerung und -überwachung.
• Sicherheits- und Geräteschutz: Durch die Überwachung kritischer Druckparameter wird dazu beigetragen, Geräteschäden und unsichere Betriebsbedingungen zu vermeiden.
• Filter- und Systemzustandsüberwachung: Messung des Drucks oder des Differenzdrucks an Filtern und anderen Geräten zur Anzeige von Verstopfungen, Ablagerungen oder Wartungsbedarf.

Druckmessumformer werden in Branchen wie der Wasser- und Abwasseraufbereitung, der chemischen Verarbeitung, der Öl- und Gasindustrie, der Energieerzeugung, der Lebensmittel- und Getränkeindustrie, der pharmazeutischen Herstellung und der HLK-Technik häufig eingesetzt, wo eine zuverlässige Druckmessung für einen effizienten Betrieb unerlässlich ist .

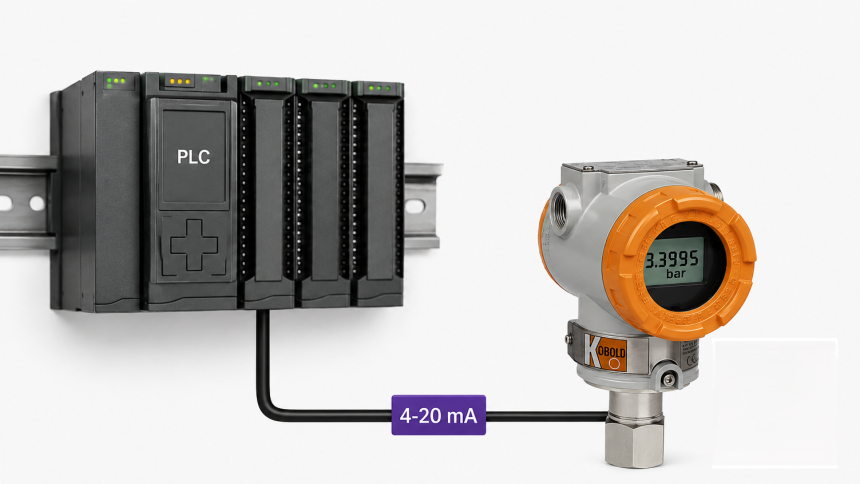

Druckmessumformer sind mit verschiedenen Ausgangssignalen erhältlich, um unterschiedliche Anforderungen an Überwachung, Steuerung und Automatisierung zu erfüllen. Der gebräuchlichste Ausgang ist das analoge 4–20-mA-Signal, das eine zuverlässige und genaue Druckmessung auch über lange Kabelstrecken ermöglicht. Je nach Anwendung bieten Druckmessumformer auch Spannungsausgänge, z. B. 0–10 V DC oder 2–10 V DC, um die Kompatibilität mit spezifischen Steuerungssystemen zu gewährleisten.

Moderne Messumformer können digitale Kommunikationsprotokolle wie HART® oder IO-Link nutzen, die Fernkonfiguration, Diagnose und den Zugriff auf zusätzliche Prozessdaten ermöglichen. Einige Modelle bieten zudem Frequenzausgänge, Alarmschaltausgänge und lokale Anzeigen für die Vor-Ort-Überwachung und Prozesssteuerung. Die Wahl des Ausgangssignals hängt von den Anforderungen des Steuerungssystems, der Kommunikationsinfrastruktur und den allgemeinen Anwendungsbedürfnissen ab.



Druckmessumformer nutzen verschiedene Sensortechnologien, um den angelegten Druck in ein elektrisches Signal umzuwandeln. Zu den gängigsten Technologien gehören:

• Piezoresistive Sensoren: Druck wird durch die Erfassung von Änderungen des elektrischen Widerstands eines Sensorelements unter Druckeinwirkung gemessen. Diese Technologie findet aufgrund ihrer Genauigkeit, Zuverlässigkeit und Vielseitigkeit breite Anwendung in zahlreichen Industriezweigen.
• Kapazitive Sensoren: Druck wird durch die Erfassung von Kapazitätsänderungen gemessen, die durch die Bewegung einer Membran verursacht werden. Diese Sensoren werden häufig in Anwendungen eingesetzt, die hohe Genauigkeit, Stabilität und die Messung niedriger Drücke erfordern.
• Dünnschichtsensoren: Sie nutzen eine dünne Widerstandsschicht, die auf einer Metallmembran aufgebracht ist. Dadurch bieten sie hervorragende Langzeitstabilität, Haltbarkeit und Leistungsfähigkeit in anspruchsvollen industriellen Umgebungen.
• Optische oder faseroptische Sensoren: Diese Sensoren messen den Druck anhand der Veränderungen der Eigenschaften von Licht, das durch eine optische Faser übertragen wird. Sie eignen sich besonders für Anwendungen mit starken elektromagnetischen Störungen oder in Gefahrenbereichen.

Die am besten geeignete Sensortechnologie hängt von Faktoren wie dem Druckbereich, den Prozessbedingungen, den Genauigkeitsanforderungen, den Umgebungsbedingungen und den anwendungsspezifischen Bedürfnissen ab .

Ja. Druckmessumformer können in explosionsgefährdeten Bereichen eingesetzt werden, sofern sie speziell für den Betrieb in Umgebungen mit brennbaren Gasen, Dämpfen, Stäuben oder brennbaren Partikeln ausgelegt und zertifiziert sind. Diese Messumformer sind so konstruiert, dass das Zündrisiko minimiert wird und sie anerkannte Zertifizierungsstandards wie ATEX, IECEx und andere geltende regionale Zulassungen erfüllen. Bei der Auswahl eines Druckmessumformers für einen explosionsgefährdeten Bereich ist es wichtig sicherzustellen, dass die Zertifizierung, die Temperaturklasse und die Schutzart des Geräts den spezifischen Anforderungen der Gefahrenbereichsklassifizierung und der Anwendung entsprechen.

Industrielle Druckmessumformer dienen der Messung des Drucks von Flüssigkeiten, Gasen, Dämpfen oder Dampf und wandeln diesen Messwert in ein standardisiertes elektrisches Signal für Überwachungs- und Steuerungszwecke um. Das übertragene Signal kann von Steuerungssystemen, Displays, Datenloggern oder Automatisierungsanlagen genutzt werden, um Prozessbedingungen zu überwachen, die Leistung zu optimieren und einen sicheren Betrieb zu gewährleisten. Druckmessumformer finden breite Anwendung in Branchen wie der Wasser- und Abwasseraufbereitung, der Öl- und Gasindustrie, der chemischen Verarbeitung, der Energieerzeugung, der Lebensmittel- und Getränkeindustrie, der pharmazeutischen Produktion und der Klimatechnik, wo eine genaue und zuverlässige Druckmessung unerlässlich ist.

Drucksensoren und Druckmessumformer dienen der Messung, Überwachung und Regelung des Drucks von Flüssigkeiten, Gasen, Dämpfen und Dampf in industriellen Prozessen. Sie liefern Druckdaten in Echtzeit, die dem Bedienpersonal helfen, sichere und effiziente Betriebsbedingungen zu gewährleisten, die Prozessleistung zu optimieren und Anlagen vor Überdruck oder anormalen Betriebsbedingungen zu schützen.

Zu den üblichen Funktionen gehören:

• Drucküberwachung zur Sicherstellung, dass die Prozesse innerhalb der vorgegebenen Grenzen arbeiten
• Prozesssteuerung durch Rückmeldung an automatisierte Steuerungssysteme
• Sicherheitsschutz durch Alarme und Warnungen bei Über- oder Unterschreitung festgelegter Druckschwellenwerte.
• Anlagenschutz für Pumpen, Kompressoren, Kessel und Rohrleitungen
• Durchfluss-, Füllstands- und Prozessmessung, wenn Druckdaten zur Ableitung anderer Prozessvariablen verwendet werden.
• Diagnose und Fehlerbehebung durch Unterstützung bei der Identifizierung von Leckagen, Verstopfungen, Geräteausfällen oder Prozessanomalien

Durch die Bereitstellung genauer und zuverlässiger Druckmessungen spielen Drucksensoren und -transmitter eine entscheidende Rolle bei der Verbesserung der Prozesseffizienz, der Betriebssicherheit und der Systemzuverlässigkeit in einer Vielzahl von Branchen

Die Genauigkeit von Druckmessumformern variiert je nach Sensortechnologie, Messbereich, Kalibrierverfahren und Anwendungsanforderungen. Typische Genauigkeitsspezifikationen reichen von Genauigkeitsklasse 0,5 ±1 Digit für allgemeine Industrieanwendungen bis zu ±0,075 % des Messbereichs bzw. ±0,075 % des kalibrierten Messbereichs für hochpräzise Prozessmessungen. Bei Installationen mit Membrandichtungen kann die Gesamtmessgenauigkeit mit ±0,075 % des kalibrierten Messbereichs zuzüglich des Einflusses der Membrandichtung angegeben werden. Die geeignete Genauigkeitsklasse sollte anhand der geforderten Messgenauigkeit und der Ziele der Prozesssteuerung ausgewählt werden.

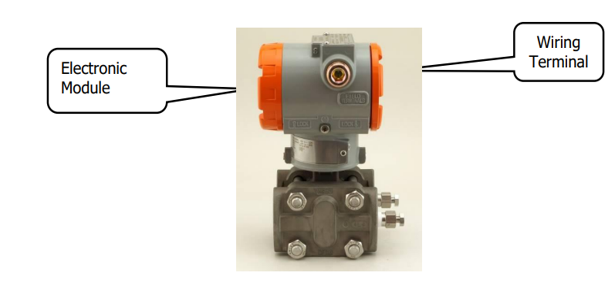

Viele industrielle Druckmessumformer verfügen über ein zweigeteiltes Gehäuse, das das Elektronikmodul von den Anschlussklemmen und Kommunikationsverbindungen trennt. Diese Anordnung schützt empfindliche elektronische Bauteile vor Umwelteinflüssen bei Installation und Wartung. Sie ermöglicht zudem einen einfacheren Zugang zu den Verdrahtungs- und Konfigurationsschnittstellen und trägt zu höherer Zuverlässigkeit, Sicherheit und langfristiger Leistungsfähigkeit in anspruchsvollen Industrieumgebungen bei.

Die Wahl des richtigen Installationsortes ist entscheidend für genaue Messungen, zuverlässige Funktion und eine lange Lebensdauer eines Druckmessumformers. Bei der Wahl des Installationsortes sollten folgende Faktoren berücksichtigt werden:

• Umgebungstemperatur: Vermeiden Sie Standorte, die extremen Temperaturen, schnellen Temperaturschwankungen oder direkter Strahlungswärme von nahegelegenen Geräten ausgesetzt sind, da diese Bedingungen die Messgenauigkeit und die Leistung des Messumformers beeinträchtigen können.
• Umweltbedingungen: In korrosiven oder feuchten Umgebungen sollten geeignete Schutz-, Belüftungs- und Entwässerungsmaßnahmen getroffen werden, um Korrosion und das Eindringen von Feuchtigkeit zu verhindern.
• Schock und Vibration: Installieren Sie den Drucktransmitter in einem Bereich mit minimalen mechanischen Stößen und Vibrationen, um die Messstabilität zu gewährleisten und den Verschleiß der Komponenten zu reduzieren.
• Zugänglichkeit: Stellen Sie sicher, dass der Drucktransmitter für Inspektions-, Wartungs-, Kalibrierungs- und Fehlersucharbeiten leicht zugänglich ist.
• Anforderungen an Gefahrenbereiche: Bei Installationen in explosionsgefährdeten Bereichen muss ein Messumformer mit der entsprechenden Explosionsschutzzertifizierung verwendet werden. Es muss sichergestellt werden, dass die Installation den geltenden Sicherheitsstandards und Bereichsklassifizierungen entspricht.

Eine fachgerechte Installation trägt dazu bei, die Messgenauigkeit, die Betriebssicherheit und die Gesamtlebensdauer des Drucktransmitters zu maximieren.

Die Leistungsfähigkeit und Lebensdauer eines Druckmessumformers können durch verschiedene Faktoren beeinflusst werden, darunter Temperaturschwankungen, mechanische Stöße und Vibrationen, Druckspitzen, unsachgemäße Installation und die Verträglichkeit zwischen dem Prozessmedium und den medienberührten Teilen des Messumformers. Auch Umgebungsbedingungen wie Feuchtigkeit, Staub, korrosive Atmosphären und elektromagnetische Störungen können die Messgenauigkeit und Zuverlässigkeit beeinträchtigen. Um optimale Leistung und maximale Lebensdauer zu gewährleisten, ist es wichtig, den passenden Messumformer für die jeweilige Anwendung auszuwählen, ihn korrekt zu installieren, regelmäßige Inspektionen und Kalibrierungen durchzuführen und ihn vor rauen Betriebsbedingungen und übermäßigen Druckbelastungen zu schützen.
